परिचय

एक स्वचालित केस पैलेटाइज़र एक पैक किए गए केस लाइन में अंतिम मशीन है, और वह जो यह तय करती है कि तैयार माल कितनी तेजी से पैकिंग हॉल छोड़ सकता है। दो या तीन ऑपरेटरों द्वारा हाथ से पैलेट पर केस उठाने के बजाय, मशीन पैलेट के पूरा होने और शिपिंग के लिए तैयार होने तक हर केस को एक दोहराए जाने वाले, प्रोग्रामेबल पैटर्न में उठाती है, समूहित करती है और स्टैक करती है।

यह पृष्ठ LWT सिंगल कॉलम पैलेटाइज़र, एक सर्वो-संचालित इकाई को कवर करता है जो कार्टन बॉक्स और पीई फिल्म श्रिंक-रैप्ड केस के लिए बनाई गई है। एक एकल ऊर्ध्वाधर कॉलम स्टैकिंग हेड को वहन करता है, इसलिए मशीन लाइन के अंत में एक कॉम्पैक्ट फुटप्रिंट बनाए रखती है, जबकि अभी भी 2200 मिमी पैलेट पैटर्न ऊंचाई तक स्टैक करती है।इसे अक्सर

डिब्बाबंद भोजन उत्पादन लाइन के लिए कार्टन पैलेटाइजिंग मशीन परियोजनाओं के रूप में निर्दिष्ट किया जाता है, जहां भरे हुए और सील किए गए कार्टन कार्टन पैकेजिंग मशीन से आते हैं और भंडारण या कंटेनर लोडिंग से पहले उन्हें एकीकृत करने की आवश्यकता होती है। वही प्लेटफॉर्म पेय, बोतलबंद पानी, खाद्य तेल, दैनिक रसायन और पालतू भोजन लाइनों पर चलता है।जहां मैनुअल पैलेटाइजिंग विफल हो जाती है

मैनुअल पैलेटाइजिंग सस्ता है जब तक कि लाइन की गति तेज न हो जाए। एक एकल ऑपरेटर कम ऊंचाई पर प्रति घंटे लगभग कुछ सौ केस स्टैक कर सकता है, और काम पहुंच द्वारा सीमित है: कंधे के स्तर से ऊपर के केस धीरे-धीरे स्टैक किए जाते हैं और शायद ही कभी सीधे रहते हैं।

लगभग हर लाइन पर तीन समस्याएं दिखाई देती हैं जो अभी भी हाथ से पैलेटाइज करती हैं:

श्रम भार।

• प्रति शिफ्ट दो से तीन ऑपरेटर, साथ ही राहत कवर, ब्रेक कवर और पीक सीजन में ओवरटाइम।पैटर्न बहाव।
• हाथ से स्टैक किए गए पैलेट झुकते हैं, पारगमन में शिफ्ट होते हैं और ग्राहक को क्षतिग्रस्त पहुंचते हैं, जो दावों और रिटर्न में बदल जाता है।लाइन रुकना-शुरू होना।
• केस पैकिंग लगातार चलती है, इसलिए हर पैलेट परिवर्तन या शिफ्ट ब्रेक उसके पीछे की पूरी लाइन को रोक देता है।हमारा समाधान: सर्वो-संचालित सिंगल कॉलम पैलेटाइजिंग

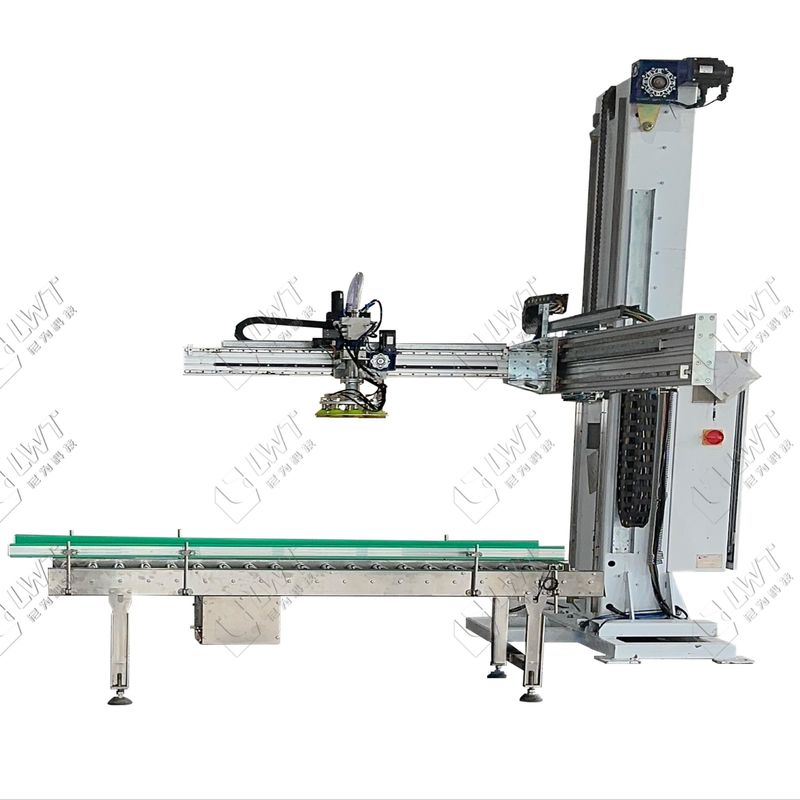

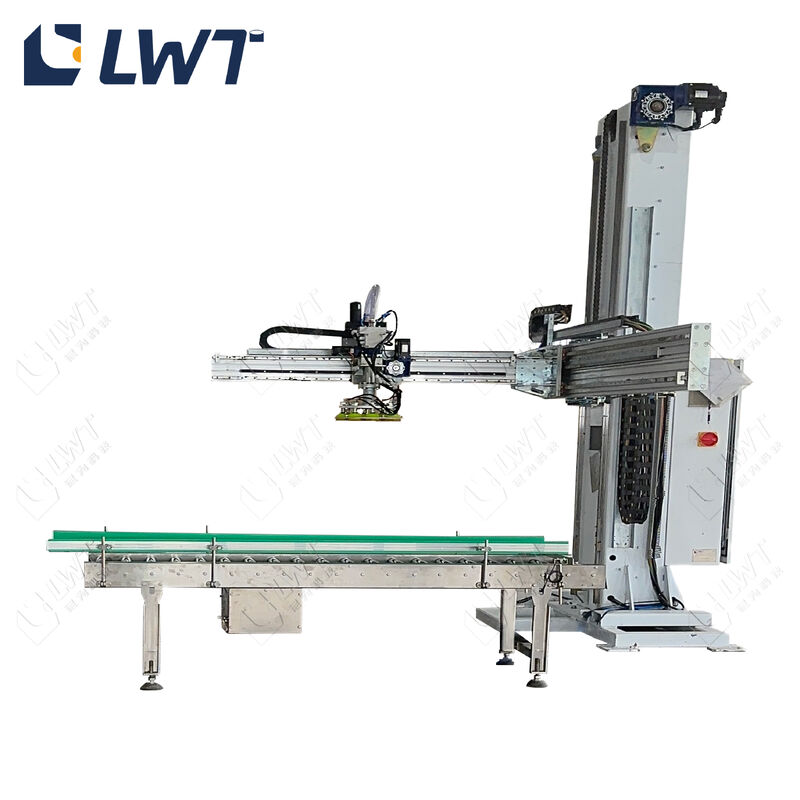

LWT सिंगल कॉलम पैलेटाइज़र

सर्वो-संचालित स्टैकिंग हेड के साथ स्टैकिंग का काम संभालता है जो हर एकल परत के लिए एक प्रोग्राम की गई स्थिति में यात्रा करता है। क्योंकि स्थिति मानव आंख से नहीं, बल्कि प्रोग्राम से आती है, पैटर्न पहले पैलेट और हजारवें पर समान होता है।पिक-अप आपकी केस सतह से मेल खाता है: पीई फिल्म श्रिंक-रैप्ड पैक के लिए एक

वैक्यूम ग्रिप और नालीदार कार्टन के लिए एक क्लैंप डिवाइस। स्टैकिंग हेड को स्वयं होल-लेयर ग्रैस्प हेड के रूप में निर्दिष्ट किया जा सकता है, जो उच्च थ्रूपुट के लिए एक आंदोलन में एक पूरी परत उठाता है, या मिश्रित केस आकार और अनियमित पैटर्न के लिए एक सिंगल-केस ग्रैस्प हेड।एक निरंतर स्वचालित चक्र में मशीन उत्पाद फीडिंग, समूहीकरण और व्यवस्था, खाली पैलेट फीडिंग, होल-लेयर पैलेटाइजिंग और पूर्ण-पैलेट डिस्चार्ज को पूरा करती है। जहां ऑपरेटर अन्यथा पैलेट को हाथ से चलाएंगे, एक वैकल्पिक

खाली पैलेट स्टोरेज और डिस्पेंसर यूनिट जोड़ा जा सकता है, ताकि पैलेट स्वचालित रूप से जारी हो जाए और लाइन चलती रहे।केस कार्टन पैकेजिंग मशीन से फीड किए जाते हैं और स्ट्रेच रैपर या तैयार माल स्टोर की ओर

कन्वेयर सिस्टम पर निकलते हैं। इलेक्ट्रिकल कंपोनेंट्स श्नाइडर या ओम्रॉन (या समान वर्ग)बिजली की आपूर्तिमुख्य लाभ

सुविधा

केस कार्टन पैकेजिंग मशीन से निकलते हैं और इनफीड कन्वेयर पर पैलेटाइज़र में प्रवेश करते हैं।

1. समूहीकरण स्टेशन प्रोग्राम में संग्रहीत परत पैटर्न में आने वाले केसों को व्यवस्थित करता है।
2. स्टैकिंग हेड होल-लेयर मोड में गठित परत को उठाता है, या सिंगल-केस मोड में प्रत्येक व्यक्तिगत केस को उठाता है।
3. कॉलम प्रोग्राम की गई एक्स/वाई स्थिति में यात्रा करता है और परत को पैलेट पर नीचे करता है।
4. नियंत्रक प्रोग्राम की गई पैलेट ऊंचाई तक पहुंचने तक, परत दर परत, चक्र दोहराता है।
5. तैयार पैलेट कन्वेयर सिस्टम पर स्ट्रेच रैपर या गोदाम की ओर डिस्चार्ज किया जाता है, और एक नया पैलेट स्वचालित रूप से जारी किया जाता है।
6. अनुप्रयोग

उद्योग

पैरामीटर

प्र: होल-लेयर ग्रैस्प हेड और सिंगल-केस ग्रैस्प हेड के बीच क्या अंतर है?

उ: होल-लेयर हेड एक ही आंदोलन में केसों की एक पूरी परत उठाता है और समान कार्टन के लिए तेज विकल्प है। सिंगल-केस हेड केसों को एक-एक करके रखता है, जो मिश्रित केस आकार, अनियमित पैटर्न और लगातार उत्पाद परिवर्तनों के लिए उपयुक्त है। दोनों हेड एक ही सिंगल कॉलम पैलेटाइज़र में फिट होते हैं, इसलिए उत्पाद श्रृंखला विकसित होने पर विकल्प की समीक्षा की जा सकती है।

प्र: क्या इस पैलेटाइज़र को हमारी पहले से चल रही लाइन में जोड़ा जा सकता है?

उ: हाँ। मशीन को कार्टन पैकेजिंग मशीन या केस पैकर के डाउनस्ट्रीम और स्ट्रेच रैपर के अपस्ट्रीम काम करने के लिए डिज़ाइन किया गया है। अपने केस आकार, पैलेट आकार और प्रति मिनट आवश्यक केसों को साझा करें, और हमारे इंजीनियर ऑर्डर से पहले लाइन लेआउट और स्टैकिंग पैटर्न की पुष्टि करेंगे।

प्र: कौन से पैलेट आकार और स्टैकिंग ऊंचाई समर्थित हैं?

उ: L1000-1200 x W1000-1200 मिमी के मानक पैलेट संभाले जाते हैं, जिसमें L1200 x W1000 x H2200 मिमी का अधिकतम पैलेट पैटर्न आकार होता है। कस्टम डिजाइन के साथ अन्य पैलेट आकारों को समायोजित किया जा सकता है।

प्र: मशीन को कैसे डिलीवर और इंस्टॉल किया जाता है?

उ: डिलीवरी का समय लगभग 45 दिन है। पैलेटाइज़र को समुद्री परिवहन के लिए फिल्म बैग, प्लास्टिक कार्टन और लकड़ी के कार्टन में पैक किया जाता है। LWT इंजीनियर स्थापना और कमीशनिंग का समर्थन करते हैं, साइट पर या दूर से, जब तक कि पहले पूर्ण पैलेट सही ढंग से न चलें।
