उत्पत्ति के प्लेस | शंघाई, चीन |
ब्रांड नाम | Leadworld |
प्रमाणन | CE |

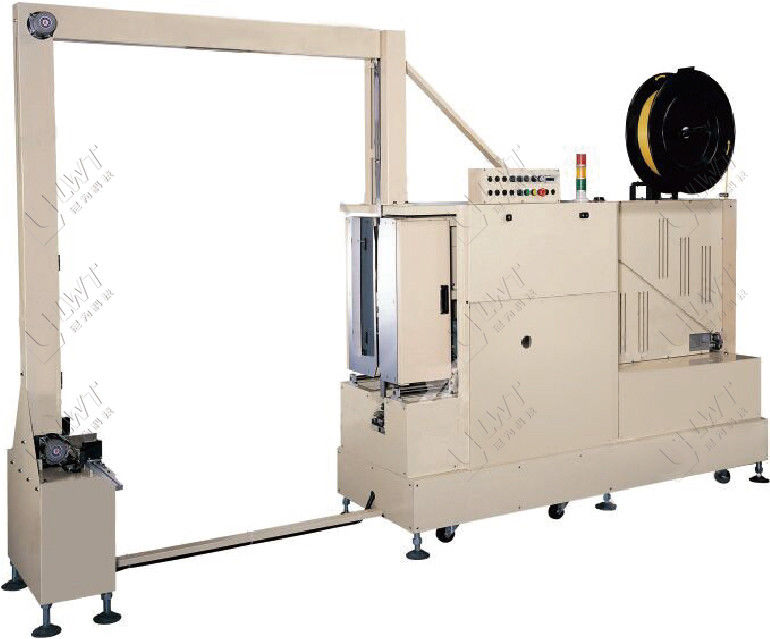

ऑटोमैटिक कार्टन पैकेजिंग मशीन तीर बॉलर
उपकरण का नामः स्वचालित तीर बॉलर
1.2. मशीन का आकारः प्रेस-डाउन बॉलर
4285 (L) x950 (W) x: 3570 (H) मिमी (जो भी वास्तविक है)
1.3लागू बाध्यकारी वस्तुओं का आकारः चौड़ाई W1200 * ऊंचाई H2500 (मिमी) (अधिकतम)
1.4बंधन बल के लिए लागूः 15-80 किलोग्राम
1.5बिजली की आपूर्तिः 380V / 50Hz
1.6 एकल बंडलिंग गतिः 25 ~ 35 सेकंड / लेन (प्रदान और स्थिति के समय को छोड़कर)
1.7मेज की ऊंचाईः 500 मिमी
1.8तलवार छेदने वाली मशीन के धनुष फ्रेम का आकारः W2050mm H2600mm
1.9एक तलवार छेदने वाली मशीन की कुल शक्ति: 3.4 किलोवाट
1.10पीईटी बैंड चौड़ाई-पीई पैकिंग बेल्टः 13.5,15,16 मिमी (एक चौड़ाई वैकल्पिक), मोटाई 0.6-1.2 मिमी, विचलन <30 मिमी
1.11गर्म आसंजन स्थलः शीर्ष पर गर्म पिघल
1.12पैकिंग विधिः ऊपर और नीचे की ओर आंदोलन, तलवार के माध्यम से यांत्रिक पैकिंग, फोटोइलेक्ट्रिक प्रेरण,2 या 3 चैनलों का बंडलिंग (बंडलों की संख्या ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार निर्धारित की जाती है)
1.13. आवरण का समग्र रूप रंग RAL7035 है ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, और आंदोलन का रंग चेतावनी पीला है
1.14मशीन कार्यप्रवाह का वर्णन:
1-2 संक्षिप्त आंदोलन चरण:
1माल को पावर ड्रम लाइनों से छिड़का जाता है और माल का पता लगाया जाता है।
2स्थान बिंदु संकेत को ब्रेक के साथ रिड्यूसर को प्रेषित किया जाता है, मेजबान भाग को स्थानांतरित किया जाता है, दोनों पक्षों पर मछली के तराजू गाइड कोने द्वारा, आवृत्ति कनवर्टर मोटर के माध्यम से गुजरते हैं,एक ही समय में प्रवेश घटकों को प्रसारित, और पोजिशनिंग संपर्क तक पहुँचें।
3. मेजबान की गिरावट के साथ, पैनल पर लोच स्विच प्रेरण के करीब है (और मुख्य इंजन की पैकिंग दूरी प्रभावी दूरी पर चल रही है,ट्रे कार और भंडारण बॉक्स एक ही समय में चल रहा है के साथ, ताकि पैकिंग बेल्ट के बहाव को रोका जा सके या फैलाव बेल्ट को कस लिया जा सके, इसलिए ट्रे कार और भंडारण बॉक्स में निरंतर बेल्ट का कार्य होता है।
4संपर्क और पैकिंग के बाद, कार में लौटें, और पोजिशनिंग पॉइंट को ऊपर ले जाएं। अगले चक्र तक।
(त्रुटि अलार्म की जानकारी मैन-मशीन इंटरफेस पर प्रदर्शित की जाती है)
2तीर छेदने वाले बॉलर का संक्षिप्त परिचय
2-1. मशीन पैरामीटरः
मेजबान को शीर्ष पर रखा जाता है, ढेर की स्थिति के बाद, मेजबान गिर जाता है और भागों को जगह में रखा जाता है, और मेजबान गिर जाता है और पैकेज को बांधने से पहले उत्पाद से संपर्क करता है।
बंधने के समय, बंधन बिंदु कन्वेयर बेल्ट के बीच में होता है, जो एक ही समय में स्टैक प्लेट ऑनलाइन बंडल की विभिन्न चौड़ाई के लिए उपयुक्त हो सकता है।
पीपी बेल्ट या पीईटी बेल्ट एक साथ इस्तेमाल किया जा सकता है, अधिकतम तनाव 80 किलोग्राम तक है।
2-2. तकनीकी संकेतक:
मॉडल संख्या, FS-990
मशीन का आकारः मानक प्रकार 4285 (एल) x950 (डब्ल्यू) x3579 (एच) मिमी (भौं फ्रेम के आकार के अनुसार भिन्न)
धनुष फ्रेम का आकारः 2050 (W) x2600 (H) मिमी
बेल गतिः 23 सेकंड / बंडल
पैकेज की सख्तता 80kg पीपी, पीईटी बैंड चौड़ाई 12-16mm
मशीन वजन 1600kg बिजली की आपूर्ति 380V.50/60HZ.3 चरण
2-3. नियंत्रण प्रणाली
पीएलसी नवर
टच स्क्रीन ऑपरेशन, पैरामीटर सेटिंग
फोटोइलेक्ट्रिक, निकटता स्विच नियंत्रण स्थिति
2-4. उत्पाद के फायदे
स्वचालित दबाव तीर छेद बॉलर स्टैक प्लेट के भारी बंडल के लिए डिज़ाइन किया गया है। खुले मेहराब फ्रेम के चल छेद बेल्ट स्टैक पकड़ सकते हैं
