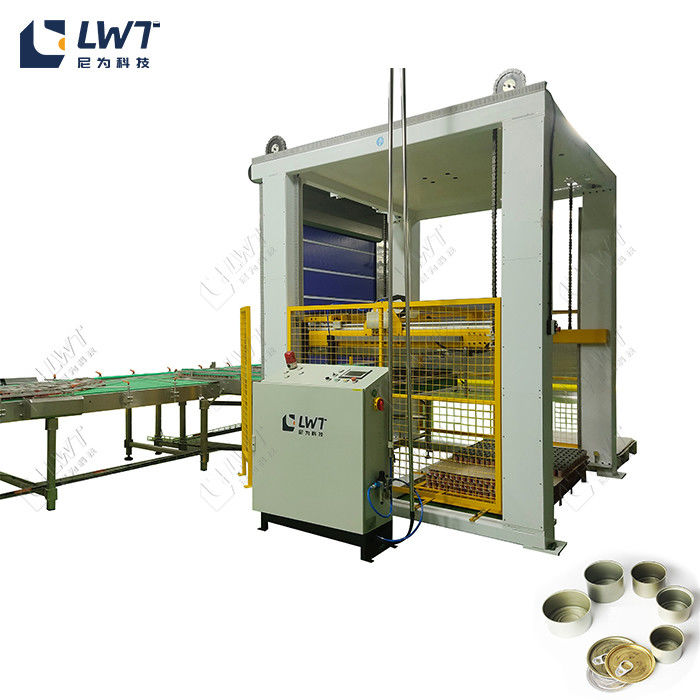

चुंबकीय डिपलेटिसिंग प्रणाली एक उपकरण है जो स्वचालित डिपलेटिसिंग संचालन करने के लिए चुंबकीय सक्शन तंत्र का उपयोग करता है। इसमें मुख्य रूप से निम्नलिखित भाग शामिल हैंः
1. लिफ्ट तंत्र चित्रः उच्च स्थानों से आवश्यक स्थानों तक माल ले जाने के लिए लिफ्टिंग फ़ंक्शन प्रदान करने के लिए उपयोग किया जाता है। लिफ्टिंग तंत्र में आमतौर पर विद्युत लिफ्ट, गाइड रेल,स्लाइडर और अन्य घटक, और एक नियंत्रण तंत्र के माध्यम से माल को ऊपर और नीचे ले जाया जा सकता है।
2प्रत्यारोपण तंत्र: भारोत्तोलन तंत्र से माल को निर्दिष्ट स्थान पर ले जाने के लिए प्रयोग किया जाता है। प्रत्यारोपण तंत्र में आमतौर पर ट्रांसमिशन उपकरण शामिल होते हैं,ट्रांसमिशन उपकरण और अन्य घटक, और माल का अनुवाद और प्लेसमेंट एक नियंत्रण तंत्र के माध्यम से प्राप्त होता है।
3. चुंबकीय पिकअप तंत्र: यह चुंबकीय डिपलेटिसिंग प्रणाली का मुख्य भाग है और इसका उपयोग वस्तुओं को चूसने और संभालने के लिए किया जाता है। चुंबकीय चूषण तंत्र आमतौर पर विद्युत चुंबकों से बना होता है,चुंबकीय सामग्री, आदि, और विद्युत चुम्बकीय सिद्धांतों के माध्यम से वस्तुओं के चूषण का एहसास करता है।
4कन्वेयर लाइनः माल को उठाने की तंत्र से लक्ष्य स्थान या अगली प्रक्रिया में ले जाने के लिए प्रयोग किया जाता है। कन्वेयर लाइनें आमतौर पर कन्वेयर बेल्ट, रोलर्स और अन्य घटकों से बनी होती हैं,और माल का निरंतर परिवहन संचरण उपकरणों के माध्यम से प्राप्त होता है.
5विद्युत नियंत्रण: पूरे चुंबकीय डिपलेटिसिंग सिस्टम के संचालन और प्रत्येक भाग के समन्वय को नियंत्रित करने के लिए उपयोग किया जाता है। विद्युत नियंत्रण में आमतौर पर सेंसर जैसे घटक शामिल होते हैं,पीएलसी नियंत्रक, और टच स्क्रीन विद्युत संकेतों के माध्यम से प्रणाली की निगरानी और संचालन के लिए।
मॉडल
|
LW-PDM4
|
LW-PDM2/PDM4
|
क्षमता | 2-4 परतें/मिनट | 2-4 परतें/मिनट |
क्लैंप रास्ता | चुंबकीय चूषण | चुंबकीय चूषण |
लागू उत्पाद | ग्लास की बोतलें, टिन के डिब्बे |
टिन के डिब्बे
|
ढेर का आकार | 1100*1100/1200*1200 ((मिमी) |
1100*1100/1200*1200 ((मिमी)
|
कुल शक्ति |
4.6KW ((380V/3P)
|
6kW ((380V/3P)
|
कन्वेयर ऊंचाई |
1100 मिमी
|
1100 मिमी
|
वायु खपत |
300L/min ((0.6MPa)
|
300L/min ((0.6MPa)
|
उपकरण का आकार |
5000 x 2300 x 3000 मिमी
|
4700x1900x3900 मिमी
|
